試驗(yàn)?zāi)康?/p>
試驗(yàn)內(nèi)容
結(jié)論
1試驗(yàn)?zāi)康?/strong>
測試奧美格電纜各項(xiàng)能力
2試驗(yàn)對象
奧美格電纜
3試驗(yàn)內(nèi)容

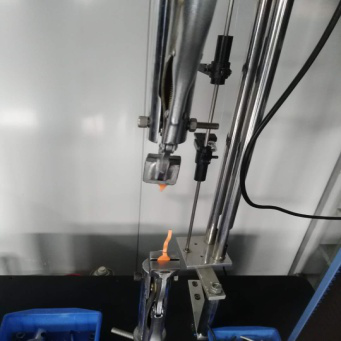

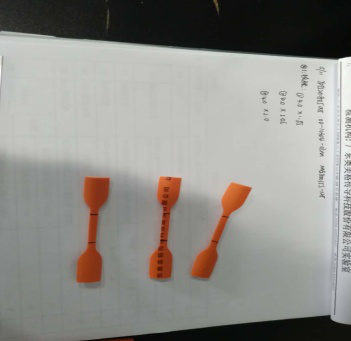

抗張、伸長率是試驗(yàn)物體最大能接受的拉力，以上是試驗(yàn)前(圖左）與試驗(yàn)后（圖右）的對比情況，伸長情況幾乎是原來的1.5倍。
02 抗 撕 裂

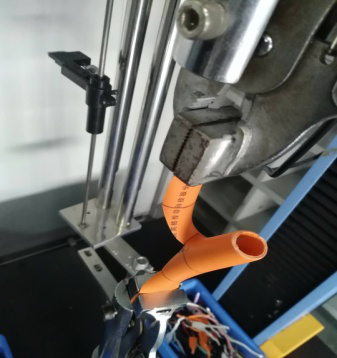

抗撕裂能力是指在有切口的情況下，切口處的抗撕裂的能力，根據(jù)試驗(yàn)人員的操作得出的結(jié)果是20N/mm2 （大概為每平方毫米可以承受兩公斤重量）
03 熱 變 形 150℃*1H

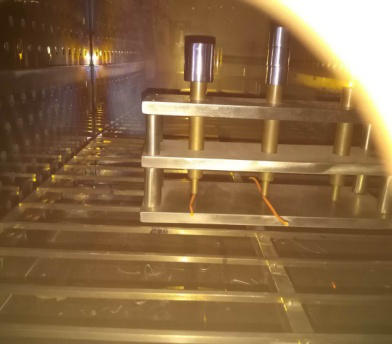

熱變形是將線纜放置于150℃的環(huán)境下1個(gè)小時(shí)，觀察壓痕的深度，壓痕之處沒有破裂，壓痕比率小于50%。
04 熱 沖 擊 150℃*1H
熱沖擊是指由于急劇加熱或冷卻，使物體在較短的時(shí)間內(nèi)產(chǎn)生大量的熱交換，溫度發(fā)生劇烈的變化時(shí)，該物體就要產(chǎn)生沖擊熱應(yīng)力；可見試驗(yàn)后（下圖）線纜沒有變化。
05 體 積 電 阻
體積電阻又稱體積電阻系數(shù)或體積比電阻
06 耐 壓

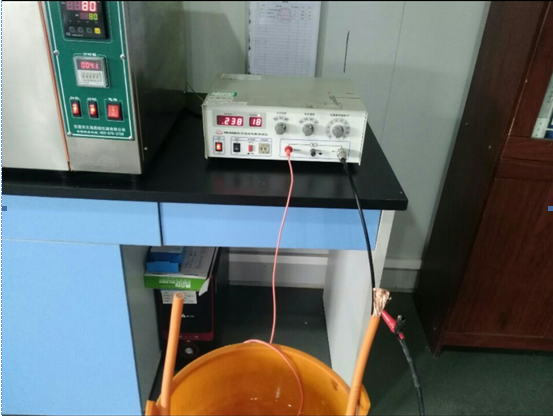

奧美格線纜最大可以承受的電壓強(qiáng)度，6KV/15min

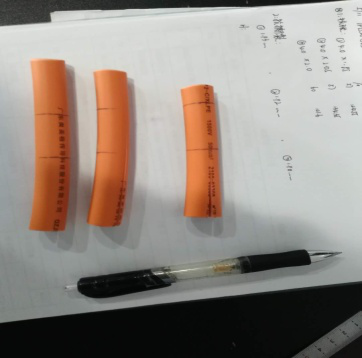

07 熱延伸：200℃*15min
線纜在發(fā)熱之后的延伸率（受拉情況下），主要考察的是聚乙烯的交聯(lián)程度，交聯(lián)度越高則熱延伸就越小。具體延伸情況可從上圖看出。
08 燃 燒
明火燃燒電纜，立即熄滅
09 高 溫 壓 力

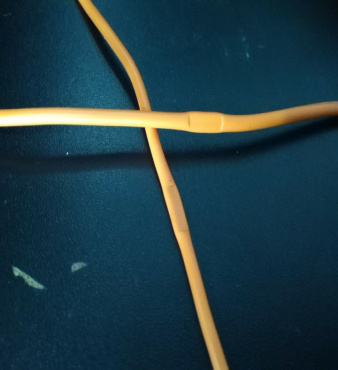

在150℃*4小時(shí)的情況下，吊重600g，只見一條細(xì)壓痕，沒有壓破線纜，壓痕比率小于50%。

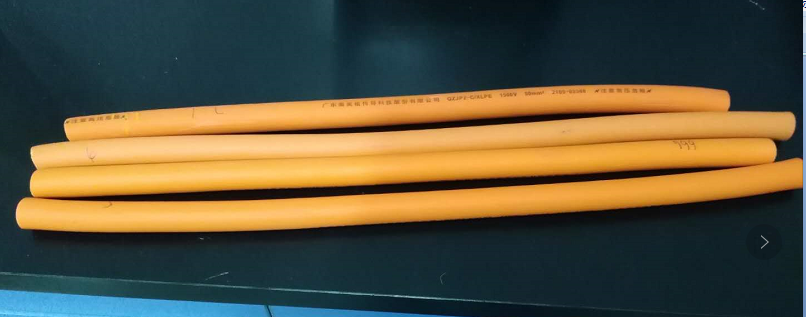

10 熱收縮：150℃*15min

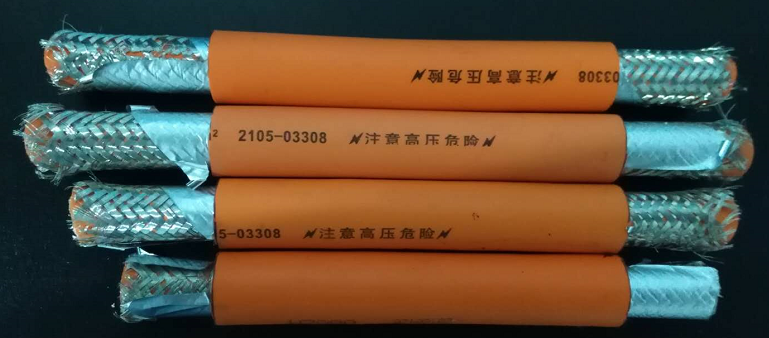

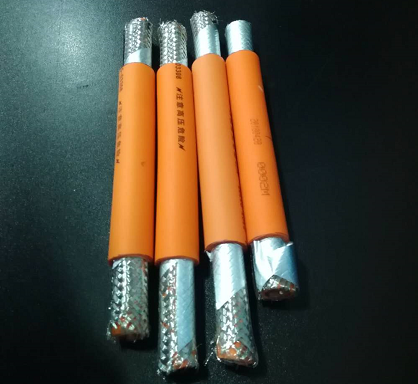

熱收縮是熱塑性材料因其固有的熱膨脹率而產(chǎn)生的體積變化，上圖（試驗(yàn)前）與下圖（試驗(yàn)后）沒有明顯變化

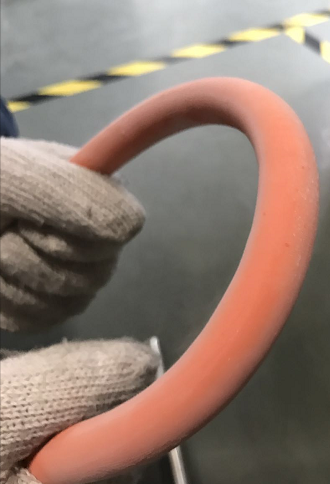

11 低溫卷繞：-40℃*4H
低溫卷繞：考核測定圓形電纜或圓形絕緣線芯在低溫狀態(tài)下的性能。 外被沒有發(fā)生裂變，即使溫度很低，依然韌性很好。

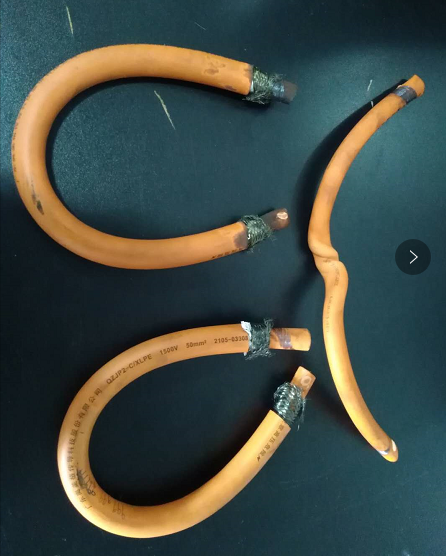

12 長期老化：150℃*3000H
在150攝氏度下放置3000小時(shí)，長期老化的只是外被的形變，并沒有裂痕
13 短期老化175℃*240H
在175℃內(nèi)放置240小時(shí)，短期的高溫，并沒有線纜發(fā)生什么變化

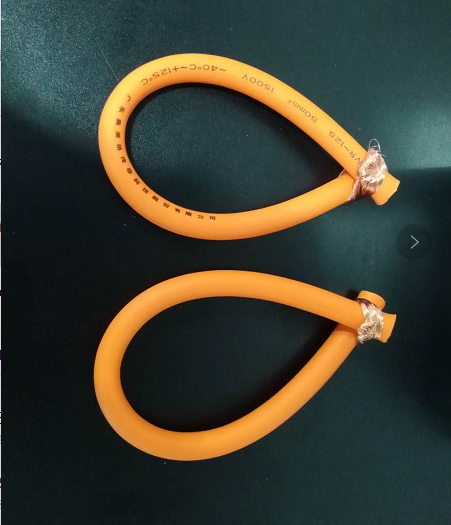

14 熱 過 載：200℃*6H
在200℃的環(huán)境下，線纜過載6小時(shí)，從下圖（試驗(yàn)后）可見，線纜沒有發(fā)生變化。
4結(jié)論
通過以上試驗(yàn)，奧美格線纜在各種環(huán)境下，都能最大程度的保持原狀，并且線纜使用能力沒有發(fā)生巨大變化，實(shí)現(xiàn)線纜承受各種類型環(huán)境的使用。
